| Bodenplatten-Selbstbauanleitung, Typ waagerechter Baugrund |
| für Garagen kleinere Mehrzweckhäuser und Sonderbauten
sowie für Gartenhäuser |
Herstellung einer Bodenplatte
(Bildergalerie) |
 |
- Tragen Sie den Mutterboden ab und ebnen Sie den Baugrund.
Achtung, der Baugrund darf nicht aufgelockert werden (gewachsener
Boden) und muß tragfähig sein.
Bei schlammigem oder torfigem Untergrund können
Sie diese Bauanleitung nicht verwenden.
Heben Sie sich den Boden vorerst auf. Für spätere Verfüllarbeiten
und Angleichung des Höhenniveaus Ihres Grundstücks.

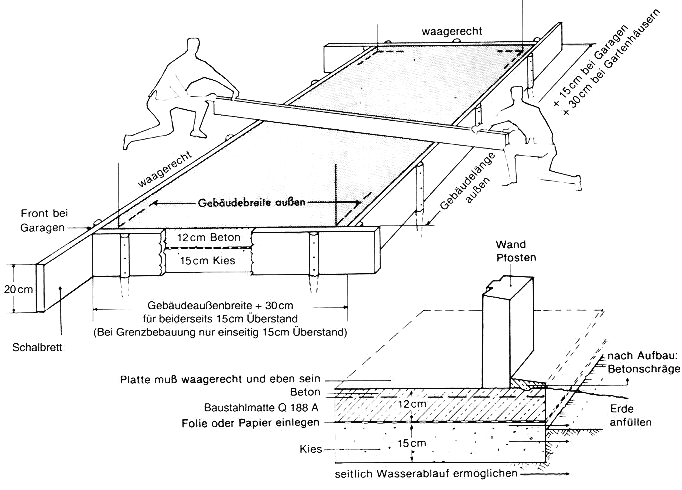

- Schalen Sie auf dem Baugrund mit vier ca. 20 cm hohen
Brettern so groß ein, dass der Schalkasten ca. 30 cm breiter
und bei Garagen 15 cm, bei Gartenhäusern 30 cm länger
als das Gebäudemaß ist.
- Schütten Sie 15 cm Kies in den Schalkasten, stampfen
Sie den Kies fest, breiten Sie Folie darüber.
- Füllen Sie nun den Kasten mit 6 cm erdfeuchten Beton
auf, legen Sie eine Baustahlmatte ein und füllen weitere
6 cm mit Beton auf. Ziehen Sie die Oberfläche mit einem
geraden Brett waagerecht ab. ( Bild oben )
- Ziehen Sie ca. 8 cm vom Rand eine deutliche Rille, so
haftet die nach dem Aufbau und Ausrichten an den Wänden
ca. 4 cm hohe Betonschräge besser.
- Halten Sie den Beton beim Härten einige Tage feucht.
Erde seitlich anschrägen. Bei starkem Regen mit Folie
schützen
|

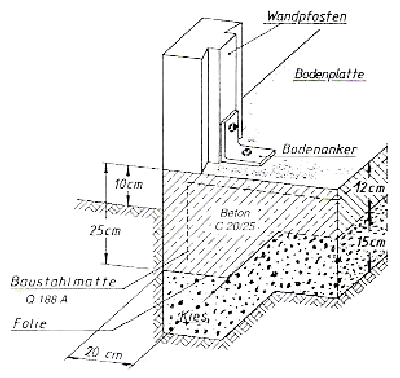

 Bei
Grenzbebauung auf Plattenrand.
Die Bodenplatte steht an der Grenzseite nicht über.
Bitte mitteilen.
Wir liefern Ihnen dann die notwendigen Bodenanker mit.
Bei Hanglage bitte anfragen. |
| |
|
| |
Materialberechnung für Bodenplatte.
- Festbeton in cbm (Kubikmeter)
Gebäudebreite + 30 cm x Gebäudelänge + 30 cm ( +
15 cm bei Garagen) x 12 cm Höhe.
Kies (FS-Kies 0 - 45 mm) in cbm gleiche Formel jedoch
15 cm Höhe
- Material für 1 cbm Festbeton (1 Teil Zement -
6 Teile Kies)
|
Zement |
CEM
32,5 R |
300
kg = |
97
l |
|
Wasser |
|
190
kg = |
190
l |
|
Luft |
|
|
15
l |
|
Kies |
0
- 32 mm |
1605
kg = |
698
l |
|
|
|
2095
kg = |
1000
l |
| |
|
| |
Zement und Kies mit notwendigen cbm malnehmen.
Zuschlag bei Grenzbebauung. |
|
|
Bei Handmischung (Zement und Kies) mindestens dreimal trocken
umsetzen und durchharken.
Dann beim Mischen langsam nur soviel Wasser zusetzen, bis
eine teigartige Masse entsteht. Die Betonsteife können Sie
durch kneten mit den Händen testen. |
|
