Bodenplatte und Kellerbau für Wohnhäuser
 |
|
Bodenplatte a' la "Thalhammer"
Anlegen einer Bodenplatte ohne Keller mit Frostschürze
und umlaufender Perimeterdämmung.
Schnurgerüst mit Markierungen der Frostschürzen und der
Grundleitungen.
|
|
|
|
Rundeisen
DN 12mm- |
H-Nadel DN 12mm-
als Plattensaum, a=14cm
|
Perimeterdämmung-
50mm WLG 035 |
|
 |
 |
|
-Mattenbügel |
|
-Rundeisen
DN 12mm
umlaufend |
|
|
|
-obere Bewehrung Q378 |
-Abstandhalter
U22 |
-untere Bewehrung Q378 |
-Sauberkeitsschicht B25
ca. 5cm, fließfähig |
|
|
|
Gründung mit tragender Bodenplatte,
Kapillarschicht und Frostschürze.
Sauberkeitsschicht ca. 5cm.
20cm Bodenplatte aus Beton B25 mit Bewehrung einer 2lagigen Q378.
Wärmegedämmte (40cm) Frostschürze zweiseitig einschalen
und die Perimeterdämmung in die Schalung einlegen. |
|
|
|
Bei Ausführung wie hier als Wu-Konstruktion
(wasserundurchlässig) kann die Kapillarschicht (15 bis 20cm Kies)
entfallen. |
|
 |
|
Einbringen der Sauberkeitsschicht aus B25 Körnung
0-16mm fließfähige 'Schlempe'.
Beton B25 kann zur Selbstnivellierung stark gewässert werden,
während sich B10 bzw. B15 ab einen bestimmten Wassergehalt im
Betonmischer entmischt.
Ausführung keine Wu-Konstruktion:
Vor dem Einbringen unbedingt eine Folie auf die Kapillarschicht auflegen
um das Eindringen der 'Betonschlempe' in die Kapillarschicht zu verhindern. |
|
|
|
 |
|
Die Frostschürze sollte eine Bewehrungsverbindung
mit der Bodenplatte aufweisen.
Am Bodenplattenrand wird ein sogenannter Bewehrungsaum mittels Mattenbügel
hergestellt damit die Lasten von dem aufgehenden Mauerwerk in die
Bodenplatte eingeleitet werden.
In die Mattenbügeln werden die sogenannten H-Nadeln DN 10mm alle
15cm eingefädelt sowie in deren 4 Ecken dann 4 DN 12mm umlaufend
eingebaut. |
|
|
|
 |
|
Auf die Sauberkeitsschicht PE-Folie 0.4mm einlegen
damit der Beton einer relativ frischen Sauberkeitsschicht der Bodenplatte
nicht zu schnell das Wasser entzieht.
Je langsamer der Beton abbindet desto besser wird die Qualität
der Bodenplatte.
Auf die Pe-Folie werden sogenannte 'Absta' (Abstandhalter) so eingelegt,
dass deren Füße die Folie nicht durchstanzen und eine Betondeckung
nach DIN von 35mm erreicht wird. |
|
Bilder und Beschreibungen von webhotte.de verändert. |
|
Foto- und Textmaterial
wurden uns freundlicher Weise von Josef Thalhammer zur Verfügung
gestellt. facebook |
|
Kellerbau
Keller bilden das Fundament für vielerlei technische Bedürfnisse
des Hauses. Keller dienten neben der Fundamentierung von Häusern
früher vor allem als Lager- und Vorratsräume, heute bieten Keller
Platz für Fitnessräume, Sauna und Partyräume.
 |
|
Foto: Poroton |
|
Der gemauerte Keller:
Der gemauerte Keller ist die klassische Bauweise, denn Kellerwände
sind mit großformatigen Mauersteinen schnell und wirtschaftlich
herzustellen.
Damit aus dem Keller ein trockener, behaglicher Platz wird, sollten bauphysikalische
Aspekte bereits in der Planungsphase berücksichtigt werden. Nicht
kapillare Baustoffe verhindern die Aufnahme von Feuchtigkeit, die sich
als Tauwasser auf den kühlen Wandoberflächen niederschlägt.
POROTON-Ziegel hingegen ziehen das Wasser ins Wandinnere zurück und
halten die Oberflächen trocken. Die niedrige Ausgleichsfeuchte des
Wandbaustoffes bewirkt wiederum die Abgabe der Feuchte an die trockene
Raumluft. Der Abtransport der Nässe wird durch die kapillare Struktur
der Ziegel und durch Diffusion vollzogen.
Quelle: www.poroton.org
Weitere Informationen rund um dieses Thema stehen in der DIN A4 großen,
anschaulich gestalteten Broschüre "Sich wohl fühlen im
POROTON Ziegelkeller", zu beziehen bei: Deutsche POROTON GmbH, 53637
Königswinter, Fax: 07001 / 76 76 866.
|
 |
|

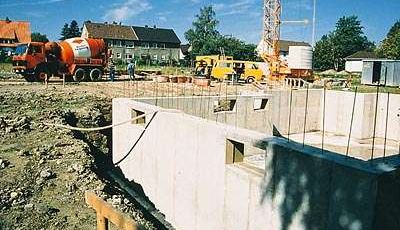

Foto: Readymix |
Der betonierte Keller:
Für die Kellerwände wird in der Regel Stahlfaserbeton als Transportbeton
z.B. von der Firma
www.cemex.de
verwendet, der in die Wandschalung gefüllt wird. Dabei ist eine ausreichende
Verdichtung des Betons vorzunehmen. Die Beschaffenheit der Wandschalung
wird je nach Art der Baulichkeit (Statik) festgelegt. Die Größe
der Fenster- und Türöffnungen werden bei der Schalung berücksichtigt.
Bei der "Weißen Wanne" werden Kellerwände und Bodenplatte
als geschlossene Wanne aus wasserundurchlässigem Beton (WU-Beton)
hergestellt. Bei einer "Schwarzen Wanne" wird der Keller durch
Bitumenbahnen allseitig umschlossen, die in der Regel als Außendichtung
ausgeführt wird.
Wir bauen konventionell gemauerte Keller wasserdicht gegen nicht drückendes
Wasser, und aus Stahlbeton gegen drückendes Wasser. Unsere Leistungen
umfassen neben dem Kellerbau die Planung, Statik, Erdarbeiten und sonstige
dazugehörige Arbeiten.
